کاربردهای شیشه کوارتز در محیط های با دمای بالا

خرابی مواد در محیط های حرارتی شدید خطرات مهندسی و عملیاتی شدیدی را به همراه دارد. شکستگی فاجعه بار، آلودگی شیمیایی و توقف برنامه ریزی نشده تولید می تواند به سرعت فرآیندهای مهم صنعتی را از مسیر خارج کند. تامین منابعی که به طور همزمان پایداری حرارتی فوق العاده، شفافیت نوری و خلوص شیمیایی را بدون تجاوز از بودجه پروژه ارائه می کنند، چالشی دائمی برای مهندسان و مدیران تاسیسات است. هنگامی که محیط های عملیاتی از حد حرارتی استاندارد سودا آهک یا شیشه بوروسیلیکات فراتر می روند، مواد تخصصی با کارایی بالا ضروری می شوند. شیشه کوارتز راه حلی قوی برای این شرایط سخت ارائه می دهد. ما ویژگی‌های فنی، موارد استفاده اولیه و ریسک‌های پیاده‌سازی مرتبط با استقرار این اجزا در کاربردهای گرمای بالا را ارزیابی می‌کنیم. برای تصمیم گیری آگاهانه در مورد انتخاب مواد برای تأسیسات خود به داده های قابل اعتماد نیاز دارید.

• آستانه حرارتی: شیشه کوارتز یکپارچگی ساختاری، حفظ شکل و شفافیت را در دمای عملیاتی مداوم تا 1200 درجه سانتیگراد با نقطه نرم شدن نزدیک به 1660 درجه سانتیگراد حفظ می کند.
• مقاومت در برابر شوک حرارتی: ضریب بسیار کم انبساط حرارتی (CTE) آن را در برابر نوسانات سریع و شدید دما بسیار مقاوم می کند.
• ویژگی کاربرد: این استاندارد صنعتی برای کاربردهای خاص با خلوص بالا، از جمله ساخت نیمه هادی (لوله های کوارتز) و دریچه های شیشه ای کوره های صنعتی است.
• هزینه در مقابل ارزش: در حالی که هزینه خرید اولیه بالاتری نسبت به شیشه های جایگزین دارد، بی اثر بودن شیمیایی، مقاومت در برابر تغییر شکل و طول عمر آن در محیط های خشن اغلب هزینه عملیاتی بلندمدت کمتری را به همراه دارد.

مکانیک مقاومت حرارتی شیشه کوارتز

مواد با دمای بالا باید معیارهای دقیق موفقیت خط پایه را داشته باشند. شما به پایداری ساختاری، حداقل خروج گاز و شفافیت نوری نیاز دارید. ارزیابی چگونگی عملکرد شیشه کوارتز در برابر این معیارها مستلزم درک مکانیک حرارتی اساسی آن است. ما به ویژگی‌های فیزیکی نگاه می‌کنیم که به آن اجازه می‌دهد در جایی که شیشه استاندارد ذوب یا خرد می‌شود، زنده بماند.

انبساط حرارتی و تحمل ضربه

فیزیک پشت استثنایی مقاومت حرارتی این ماده در ضریب انبساط حرارتی نزدیک به صفر آن است (CTE ~ 5.5 × 10-7 / ° C). این نرخ انبساط بسیار کم به مواد اجازه می دهد تا در چرخه های گرمایش و سرمایش سریع دوام بیاورند. شیشه یا سرامیک های معمولی در همان شرایط فوراً می شکنند. هنگامی که در معرض شوک حرارتی شدید قرار می گیرد، تنش های داخلی ایجاد شده در سازه بسیار کمتر از مقاومت کششی آن باقی می ماند. می توانید یک قطعه را از یک کوره 1000 درجه سانتیگراد بیرون بکشید و بدون شکستگی آن را در آب سرد فرو کنید.

مواد انبساط حرارتی (CTE)	ضریب	مقاومت شوک حرارتی
لیوان سودا-آهک	~90 × 10-4/°C	بیچاره
شیشه بوروسیلیکات	~33 × 10-4/°C	متوسط
کوارتز ذوب شده	~ 5.5 × 10-4 / درجه سانتیگراد	عالی

محدودیت های عملیاتی پیوسته در مقابل اوج

درک محدودیت های حرارتی مستلزم تمایز بین چند آستانه دمایی کلیدی است. شما نمی توانید محدودیت های پیک را به عنوان دمای کار مداوم بدون خطر تغییر شکل در نظر بگیرید.

1. نقطه کرنش در حدود 1075 درجه سانتیگراد رخ می دهد. استرس های داخلی با گذشت چند ساعت شروع به کاهش می کنند.
2. نقطه بازپخت نزدیک به 1140 درجه سانتیگراد است. کاهش استرس در چند دقیقه اتفاق می افتد.
3. نقطه نرم شدن تقریباً به 1660 درجه سانتیگراد می رسد. این ماده تحت وزن خود تغییر شکل می دهد.

آستانه های عملیاتی پیوسته واقعی معمولاً از 1100 درجه سانتیگراد تا 1200 درجه سانتیگراد متغیر است. محدودیت های نوردهی کوتاه مدت می تواند تا 1300 درجه سانتیگراد افزایش یابد. شما باید مطمئن شوید که مدت زمان کوتاه است و بار ساختاری در طول این اوج نوردهی حداقل است.

پایداری ابعادی و مقاومت در برابر تغییر شکل

تحت بار حرارتی بالا، مواد شکل و ابعاد دقیق خود را بدون افتادگی یا تاب برداشتن حفظ می‌کنند. با نزدیک شدن به نقطه نرم شدن، رفتار مکانیکی آن تغییر می کند. محدودیت های تحمل بار آشکار می شود. هنگامی که در نزدیکی محدوده 1200 درجه سانتیگراد کار می کند، پشتیبانی ساختاری مناسب بسیار مهم است. شما باید با حمایت از دهانه های طولانی و به حداقل رساندن تنش مکانیکی از تغییر شکل تدریجی در طول زمان جلوگیری کنید.

شفافیت نوری تحت بار حرارتی بالا

دماهای بالا بر نور و انتقال طیفی در بسیاری از مواد تأثیر می گذارد. انواع با خلوص بالا شفافیت نوری را حفظ می کنند و در برابر تغییر رنگ تحت گرمای شدید پایدار مقاومت می کنند. این شفافیت پایدار برای برنامه‌هایی که نیاز به نظارت بصری دارند، حیاتی است. شما به اندازه گیری های نوری دقیق در داخل محفظه های گرم شده نیاز دارید، و این ماده این قوام را ارائه می دهد.

کاربردهای اولیه در محیط های با دمای بالا

فرمت های خاص به طور مستقیم به برنامه های صنعتی متمایز نگاشت می شوند. آنها چالش های حرارتی و شیمیایی منحصر به فرد را در بخش های مختلف حل می کنند. ما می بینیم که این اجزا در محیط هایی مستقر شده اند که شکست یک گزینه نیست.

شیشه کوره های صنعتی و نما

در متالورژی، سوزاندن و فرآوری شیمیایی، این ماده به طور موثر به عنوان شیشه بینایی و شیشه کوره صنعتی . مهندسان نیاز به حفظ شفافیت نوری برای نظارت در زمان واقعی را با لزوم مقاومت در برابر گرمای شدید تابشی متعادل می کنند. طراحی‌های پورت دید که در دماهای بالا کار می‌کنند باید الزامات فشار و مقاومت در خلاء را در نظر بگیرند. شما باید از مشاهده ایمن و قابل اعتماد بدون به خطر انداختن یکپارچگی مخزن تحت فشار اطمینان حاصل کنید.

ساخت و پردازش نیمه هادی ها

صنعت نیمه هادی به شدت بر این متکی است لوله کوارتز برای فرآیندهای اکسیداسیون، انتشار و رسوب بخار شیمیایی (CVD). خلوص مواد نقش مهمی در این محیط ها دارد. ناخالصی های ردیابی باعث آلودگی ویفر و خرابی دوپینگ در دماهای بالا می شود. اجزای فوق خالص در تاسیسات ساخت نیمه هادی ضروری هستند.

تجهیزات آزمایشگاهی و راکتورهای شیمیایی

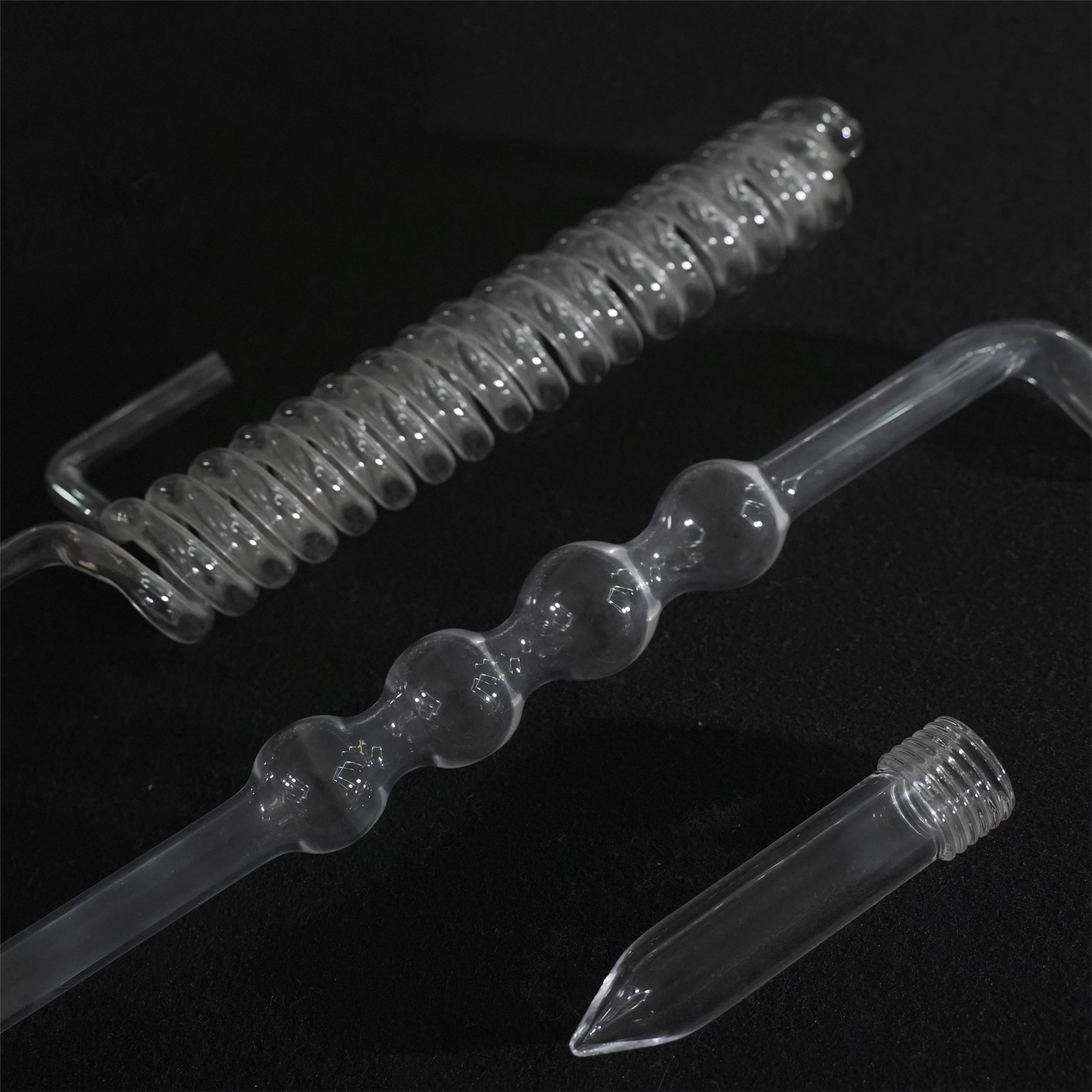

تقطیر با دمای بالا، بوته ها و لوله های احتراق اغلب از این اجزا استفاده می کنند. این ماده هنگامی که در معرض اسیدهای بسیار واکنش پذیر، هالوژن ها و حلال های آلی در حرارت بالا قرار می گیرد، بی اثری شیمیایی قابل توجهی از خود نشان می دهد. این مقاومت تضمین می کند که نتایج تجربی و سنتزهای شیمیایی توسط خود ظرف واکنش آلوده نشده باقی بمانند. می توانید مواد شیمیایی تهاجمی را در دمای 1000 درجه سانتی گراد بدون تخریب ظرف پردازش کنید.

ارزیابی شیشه کوارتز در برابر مواد جایگزین

مقایسه گزینه ها با سایر مواد با دمای بالا به تصمیم گیری آگاهانه در مورد خرید کمک می کند. شما باید این انتخاب ها را بر اساس الزامات عملکرد و محدودیت های پروژه قرار دهید.

شیشه کوارتز در مقابل شیشه بوروسیلیکات

شیشه بوروسیلیکات معمولاً در دمای 500 درجه سانتیگراد شکست می خورد. برای محیط های حرارتی شدید نامناسب است. برای دمای متوسط ​​​​تا 450 درجه سانتیگراد، بوروسیلیکات نسبت هزینه به عملکرد مطلوبی را ارائه می دهد. هنگامی که دما از 500 درجه سانتیگراد فراتر رفت، برای اطمینان از بقای سازه و ایمنی عملیاتی، باید ارتقا دهید.

کوارتز ذوب شده در مقابل سیلیس ذوب شده مصنوعی

کوارتز ذوب شده از کریستال طبیعی مشتق می شود. سیلیس ذوب شده مصنوعی از پیش سازهای شیمیایی سرچشمه می گیرد. سیلیس مصنوعی خلوص برتر، انتقال عمیق UV و کیفیت بهتر بدون حباب را ارائه می دهد. این مزایا با قیمت قابل توجهی بالاتر است. شما باید ارزیابی کنید که آیا کاربرد خاص به خواص افزایش یافته سیلیس مصنوعی نیاز دارد یا اینکه کوارتز ذوب شده استاندارد برای نیازهای حرارتی شما کافی است.

بی اثری شیمیایی تحت بار حرارتی

این ماده مقاومت شیمیایی خود را در دمای بیش از 1000 درجه سانتیگراد حفظ می کند. بسیاری از سرامیک های پیشرفته یا فلزات خاص در این دماها اکسید یا خارج می شوند. در دماهای بالا آسیب پذیری شیمیایی دارد. خوردگی تسریع شده زمانی رخ می دهد که در معرض محلول های قلیایی، سرباره های اساسی یا اکسیدهای فلزی خاص قرار گیرد. برای جلوگیری از تخریب زودرس به کنترل محیطی دقیق نیاز دارید.

کوارتز در مقابل یاقوت کبود و سرامیک پیشرفته

موارد لبه ای وجود دارد که این ماده کافی نیست. محیط های قلیایی شدید یا دماهای عملیاتی مداوم بیش از 1200 درجه سانتیگراد راه حل های جایگزین را می طلبند. در این سناریوها، هزینه شدید سرامیک های یاقوت کبود یا آلومینا توجیه می شود. شما برای جلوگیری از تخریب سریع مواد و اطمینان از قابلیت اطمینان طولانی مدت در آن شرایط سخت خاص به آنها نیاز دارید.

ریسک های پیاده سازی و استراتژی های کاهش

استقرار این اجزا در محیط های صنعتی مستلزم واقعیت های عملی است. شما باید ریسک های ذاتی را مدیریت کنید تا طول عمر قطعات را به حداکثر برسانید و استانداردهای ایمنی را حفظ کنید.

خطر آب زدایی

دگرگونی تبدیل فاز از حالت شیشه ای به حالت کریستالی (کریستوبالیت) در دمای بالاتر از 1150 درجه سانتی گراد است. کاتالیزورهای آبگیری شامل آلودگی سطحی از فلزات قلیایی، اثر انگشت یا گرد و غبار اتمسفر است. پروتکل های کاهش شامل برخورد مناسب با دستکش های تمیز است. برای از بین بردن تمام آلاینده‌های سطحی باید روش‌های دقیق تمیز کردن پیش گرمایش را با استفاده از اسید هیدروفلوئوریک یا نیتریک اجرا کنید.

تفکر طراحی و پشتیبانی ساختاری

چالش‌های طراحی سازه هنگام حمایت از لوله‌های بلند برای جلوگیری از افتادگی در دمای بیش از 1100 درجه سانتی‌گراد به وجود می‌آیند. مهندسان باید اتصالات، فلنج ها و واشرها را طوری طراحی کنند که نرخ های مختلف انبساط حرارتی را در خود جای دهند. برای جلوگیری از شکستگی استرس در طول چرخه حرارتی باید تفاوت بین قطعه و محفظه فلزی آن را در نظر بگیرید.

محدودیت های ماشینکاری و ساخت

ماشینکاری، برش، پردازش لیزری و پرداخت به دلیل سختی و شکنندگی دشوار و پرهزینه است. تعیین ابعاد استاندارد به جای قطعات سفارشی و با تحمل بالا به کنترل هزینه های مهندسی کمک می کند. شما با طراحی حول هندسه های استاندارد موجود، زمان تحویل را به میزان قابل توجهی کاهش می دهید.

چرخه حیات و نگهداری

ایجاد انتظارات واقعی از طول عمر در محیط های مستمر گرمای بالا برای برنامه ریزی تعمیر و نگهداری ضروری است. اجرای روال های بازرسی به شناسایی تخریب سطح کمک می کند. شما باید از پلاریسکوپ یا تکنیک‌های تشخیص میکرو ترک برای یافتن لکه‌های آب‌زدایی یا شکستگی‌های ریز قبل از وقوع شکست فاجعه‌بار استفاده کنید.

نتیجه گیری

این ماده انتخاب بهینه بلامنازع برای پروفیل های عملیاتی است که نیاز به مقاومت حرارتی شدید، شفافیت نوری و خلوص شیمیایی دارند. هنگام ارزیابی مواد برای محیط‌های بیش از 500 درجه سانتی‌گراد، اما در دمای زیر 1200 درجه سانتی‌گراد، پایداری ابعادی و بقای شوک حرارتی بی‌نظیر را ارائه می‌دهد.

1. دمای کار مداوم خود را ارزیابی کنید تا مطمئن شوید که آنها کاملاً زیر آستانه 1200 درجه سانتیگراد باقی می مانند.
2. اجرای پروتکل های اجباری جابجایی و تمیز کردن اسید برای همه پرسنل برای جلوگیری از آبگیری.
3. تکیه گاه های ساختاری و اتصالات انبساط را به طور خاص برای CTE پایین مواد طراحی کنید.
4. نقشه های CAD را برای نقل قول های ساخت سفارشی ارسال کنید تا نیازهای پروژه و زمان های انجام پروژه را به طور دقیق اندازه گیری کنید.

سوالات متداول

س: حداکثر دمایی که شیشه کوارتز می تواند تحمل کند چیست؟

A: در دمای عملیاتی مداوم بین 1100 درجه سانتیگراد تا 1200 درجه سانتیگراد مقاومت می کند. محدودیت های نوردهی کوتاه مدت تا 1300 درجه سانتیگراد می رسد. نقطه نرم شدن، جایی که تحت وزن خود تغییر شکل می دهد، تقریباً در دمای 1660 درجه سانتیگراد رخ می دهد.

س: چرا یک لوله کوارتز در کوره های نیمه هادی ترجیح داده می شود؟

پاسخ: کوره های نیمه هادی به موادی نیاز دارند که مقاومت در برابر حرارت، پایداری ابعادی و خلوص فوق العاده بالا را ارائه دهند. از آلودگی ویفر و خرابی دوپینگ در طول فرآیندهای با دمای بالا مانند اکسیداسیون و رسوب بخار شیمیایی جلوگیری می کند.

س: آیا شیشه کوارتز در دماهای بالا شفافیت خود را از دست می دهد؟

A: انواع با خلوص بالا شفافیت و شکل نوری را در دماهای بالا حفظ می کنند. اگر مواد را به درستی نگهداری و تمیز نکنید، دگرگونی یا آلودگی سطحی باعث کدر شدن و کدورت شدن آن در طول زمان می شود.

س: شیشه کوارتز از نظر مقاومت در برابر حرارت با شیشه استاندارد چه تفاوتی دارد؟

پاسخ: فاقد مواد روان کننده موجود در شیشه آهک سودا است. این عدم وجود منجر به نقطه ذوب به طور قابل توجهی بالاتر و ضریب انبساط حرارتی بسیار کمتری می شود که پایداری حرارتی برتر را به ارمغان می آورد.

س: آیا شیشه کوارتز می تواند از تغییرات سریع دما دوام بیاورد؟

پاسخ: بله، به دلیل ضریب انبساط حرارتی بسیار پایین، مقاومت شوک حرارتی استثنایی از خود نشان می دهد. در برابر نوسانات شدید و سریع دما، مانند خاموش شدن آب در اثر حرارت قرمز، بدون خرد شدن مقاومت می کند.

س: چه چیزی باعث دگرگونی در شیشه کوره های صنعتی می شود؟

پاسخ: دگرگونی با دمای بالا همراه با آلاینده‌های سطحی مانند سدیم، پتاسیم یا روغن‌های اثر انگشت آغاز می‌شود. این آلاینده ها به عنوان کاتالیزور عمل می کنند و باعث تبلور می شوند که منجر به کدورت و ضعف ساختاری می شود.

س: آیا سیلیس ذوب شده مصنوعی برای دماهای بالا بهتر از کوارتز ذوب شده است؟

پاسخ: هر دو ماده دارای خواص حرارتی مشابهی هستند. سیلیس ذوب شده مصنوعی، خلوص نوری بالاتر، انتقال اشعه ماوراء بنفش عمیق‌تر و محتوای فلزی کمتری را ارائه می‌دهد. با وجود قیمت بالاتر، برای کاربردهای بسیار حساس ترجیح داده می شود.
