In hoë-presisie optiese stelsels is die marge vir foute in ligmanipulasie feitlik nul. Die keuse van die verkeerde komponent kompromitteer die hele stelsel se data-integriteit en -uitvoer. Ingenieurs- en verkrygingspanne het dikwels uitdagings in die optimalisering van stelselwerkverrigting wanneer die behoefte aan presiese balanseer ligbeheer teen die behoefte aan fokusakkuraatheid. Hierdie wanbalans lei dikwels tot oorgespesifiseerde dele, begrotingsoorskryding of verswakking beeld helderheid.
Om industriële, wetenskaplike graad optiese komponente van verbruikers oftalmiese bril te onderskei is van kritieke belang. Voorskrifkontaklense, kommersiële sonbrille en standaardbrillense is ontwerp vir subjektiewe menslike visuele regstelling. In teenstelling hiermee vereis masjienvisie, wetenskaplike navorsing en outomatiese inspeksie streng, kwantifiseerbare toleransies om spesifikasiefoute te vermy. Om hierdie ondoeltreffendheid op te los vereis 'n streng tegniese evaluering van hoe Optiese filters en optiese lense verskil fundamenteel in funksie, meganisme en toepassing. Hierdie gids breek die tegniese onderskeidings af om presiese komponentspesifikasie in te lig.
Optiese lense is hoofsaaklik ontwerp om lig te buig of te breek. Deur die trajek van inkomende fotone te verander, dwing lense ligstrale om na 'n spesifieke fokuspunt te konvergeer of om te divergeer om 'n wyer area te dek. Hierdie refraktiewe vermoë vorm die grondslag van beeldvorming, optiese vergroting en straalkollimasie in komplekse optiese samestellings. Wanneer jy 'n masjienvisiekamera op 'n fabrieksvloer opstel, is die lens die komponent wat verantwoordelik is vir die vaslegging van die fisiese geometrie van die onderdeel wat ondersoek word en dit akkuraat op die kamerasensor projekteer.
Ingenieurs evalueer lense op grond van verskeie streng maatstawwe. Brandpuntsafstand bepaal die afstand waaroor lig konvergeer, wat die werkafstand van die stelsel direk beïnvloed. Die brekingsindeks van die glas- of polimeersubstraat bepaal hoe skerp die lig buig, terwyl die Abbe-getal die materiaal se verspreiding meet, wat aandui hoeveel chromatiese aberrasie die lens sal inbring. Hoë-indeksglas maak voorsiening vir dunner lensprofiele, wat nuttig is in instrumentbehuisings met beperkte ruimte.
Dit is nodig om industriële beeldlense van verbruikersvoorskriflense te skei. Industriële lense fokus lig op 'n digitale sensor, soos 'n CCD- of CMOS-skikking, wat eenvormige resolusie oor 'n plat veld vereis. Verbruikerslense korrigeer menslike visuele refraktiewe foute, prioritiseer middelskerpte en liggewig materiale bo absolute meetkundige akkuraatheid oor die hele gesigsveld. 'n Industriële lens moet streng modulasie-oordragfunksie (MTF) werkverrigting van die middel tot by die heel rand van die sensor handhaaf.

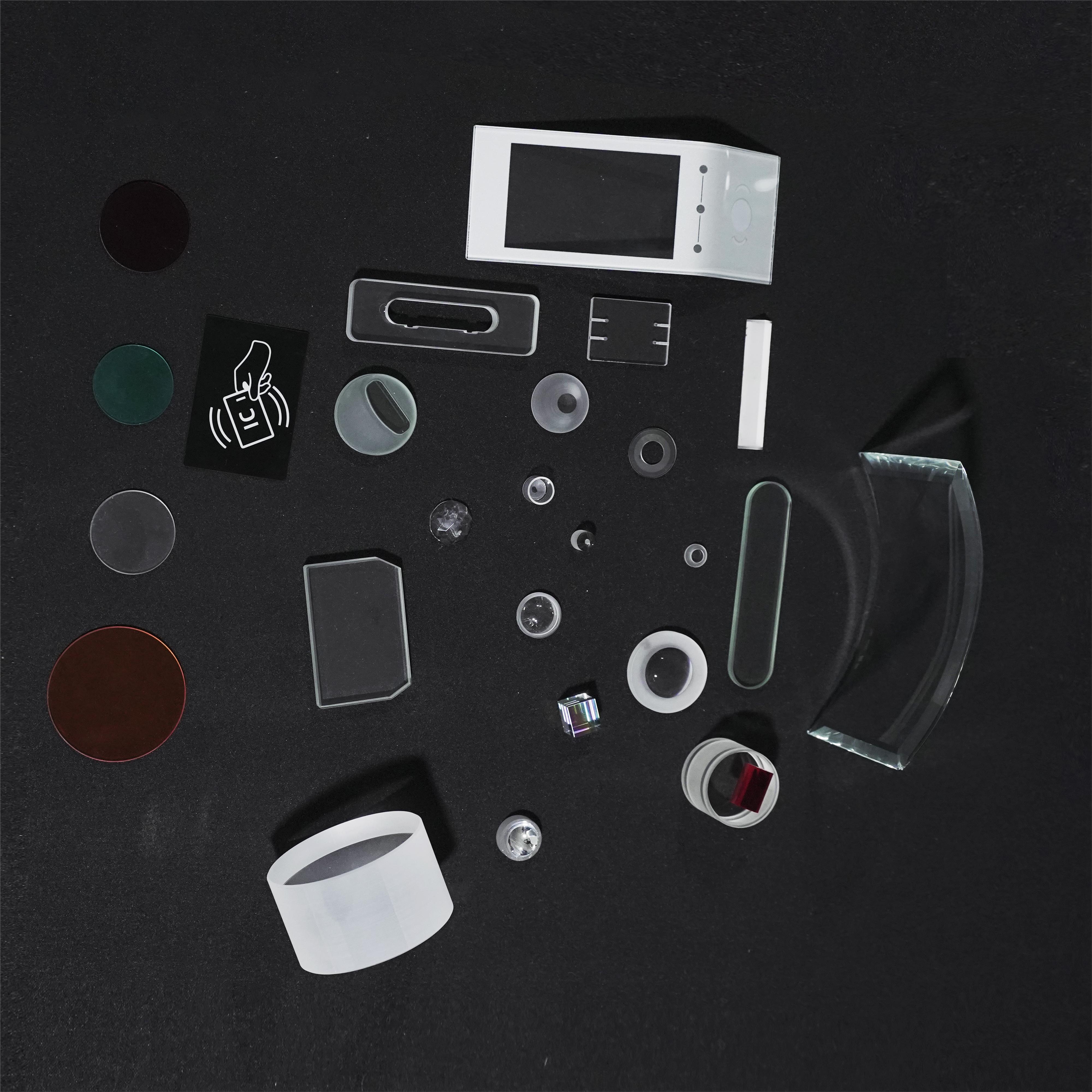

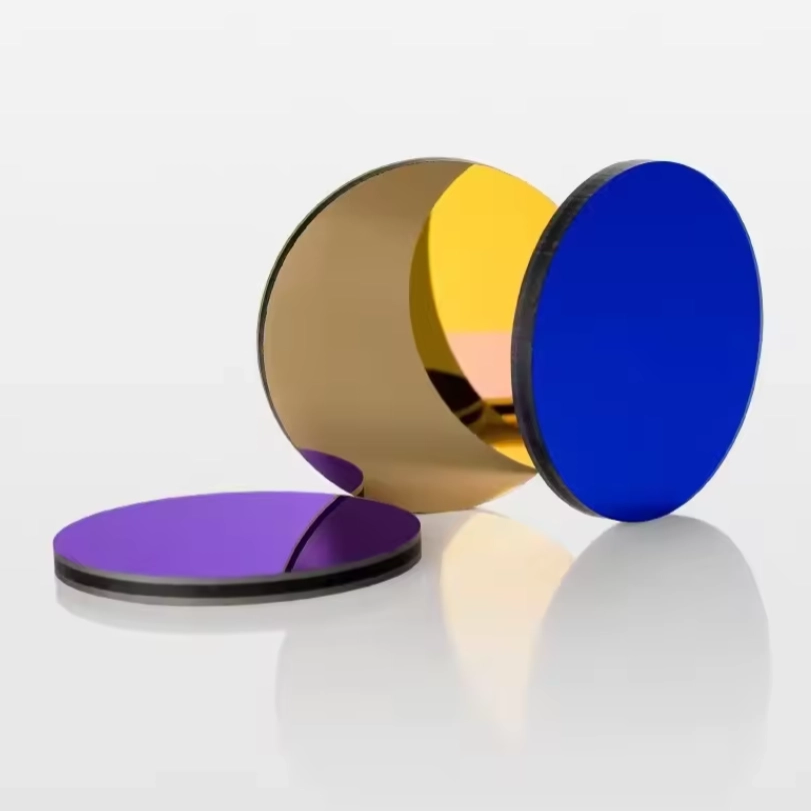

Terwyl lense verander waar lig gaan, optiese filters verander watter lig deur die stelsel beweeg. Hul primêre funksie is selektiewe ligbeheer gebaseer op spesifieke parameters soos golflengte, polarisasietoestand of algehele intensiteit. Hulle isoleer teikenseine van agtergrondgeraas, verminder spiegelende glans en beskerm sensitiewe digitale sensors teen skadelike ultraviolet- of infrarooistraling. As jy 'n sweisnaat met 'n rooi laser inspekteer, verseker 'n filter dat die kamera net die rooi laserlyn sien, wat die helderblou en wit vonke van die sweisproses uitsluit.
Filterprestasie maak staat op kwantifiseerbare metrieke eerder as fisiese kromming. Transmissiepersentasie dui aan hoeveel van die verlangde lig suksesvol deur die komponent gaan. Blokkeerdiepte, gemeet in optiese digtheid (OD), definieer die filter se vermoë om ongewenste golflengtes te verwerp. Afsny- en afsnyfrekwensies stel die presiese spektrale grense vas waar die filter oorgaan van uitsending na blokkering. 'n Hoëprestasie-filter kan oorgaan van 90% transmissie na OD4-blokkering binne 'n bestek van net 'n paar nanometer.
Wetenskaplike filters verskil baie van verbruikersfilters. 'n Harde gesputterde interferensiefilter wat in 'n fluoressensiemikroskoop gebruik word, gebruik dosyne mikroskopiese diëlektriese lae om vlymskerp golflengteskeiding te verkry. Verbruikerssonbrille of blouligblokkerende brille maak staat op eenvoudige geverfde plastiek of basiese bedekkings wat breë, onakkurate verswakking bied wat bloot ontwerp is vir menslike ooggerief. Jy kan nie 'n verbruikersgraad gekleurde glasfilter in 'n presisie LiDAR-stelsel gebruik nie en verwag betroubare dataterugsending.
Lense maak staat op fisiese meetkunde en materiaaldigtheid om die baan van fotone te verander. Wanneer lig van lug na 'n digter medium soos 'n glas- of polimeersubstraat beweeg, neem die spoed daarvan af, wat veroorsaak dat die liggolf buig. Die presiese kromming van die lensoppervlaktes - hetsy konveks of konkaaf - bepaal die brekingshoek, wat ingenieurs in staat stel om presiese fokusvlakke te bereken. Die vervaardiging van hierdie oppervlaktes vereis presisie slyp en polering om spesifieke oppervlakfiguur- en oppervlakkwaliteittoleransies te bereik.
Filters gebruik heeltemal verskillende fisiese beginsels. Absorptiewe filters gebruik gekleurde glassubstrate wat spesifieke ongewenste golflengtes omskakel in klein hoeveelhede hitte, wat die oorblywende spektrum toelaat om te slaag. Interferensiefilters gebruik dunfilm diëlektriese bedekkings. Hierdie bedekkings skep konstruktiewe en vernietigende interferensiepatrone, wat buite-bandfotone terug na die bron reflekteer terwyl dit in-bandfotone toelaat om ongehinderd deur die substraat te stuur. Die deklaagproses behels vakuumneerleggingstegnieke soos ioonstraal-sputtering om te verseker dat laagdikte akkuraat is tot op die nanometer.
Lense dikteer die ruimtelike resolusie en geometriese skerpte van 'n stelsel. Hul werkverrigting word gekarteer met behulp van 'n MTF-kaart, wat illustreer hoe goed die lens verskillende vlakke van detail en kontras van die voorwerp tot die sensor weergee. Aberrasies in die lensontwerp veroorsaak direk vervaag, vervorming of kleuromgewing by die kante van die prent. 'n Swak ontwerpte lens sal 'n perfek vierkantige rooster soos 'n vat of 'n speldekussing laat lyk.
Filters dikteer spektrale resolusie en kontras. Deur optiese geraas buite die band uit te skakel, verseker hulle dat die sensor net die data wat saak maak, opneem. In 'n masjienvisie-opstelling wat rooi LED's inspekteer, verhoog 'n filter wat alle omringende blou en groen fabriekslig blokkeer die kontras van die rooi sein drasties. Dit laat die beeld duideliker vir die sagteware-algoritme lyk, selfs al fokus die filter self nie die lig nie. Sonder die filter sou die sensor versadig word van die oorhoofse fluoresserende ligte, wat die LED-sein heeltemal masker.
Die plasing van 'n lens in 'n optiese samestelling bepaal die fokusvlak, vergrotingsverhouding en algehele werkafstand. Om 'n lens selfs 'n fraksie van 'n millimeter langs die optiese as te beweeg, verander waar die beeld oplos. Lensposisionering is absoluut en bepaal die fisiese afmetings van die kamera of instrumentbehuising. Optomeganiese ingenieurs spandeer aansienlike tyd aan die ontwerp van lensvate en houringe om hierdie elemente perfek gesentreer en gespasieer te hou.
Filterplasing word deur verskillende reëls beperk, hoofsaaklik die Hoofstraalhoek (CRA) en die invalshoek. Interferensiefilters is hoogs sensitief vir die hoek waarteen lig hulle tref. As dit in 'n konvergerende ligpad geplaas word (soos direk voor 'n klein sensor agter 'n wyehoeklens), sal die wisselende invalshoeke veroorsaak dat die filter se transmissieband na korter golflengtes skuif. Hierdie spektrale verskuiwing verswak werkverrigting, wat beteken dat hoë-presisie filters dikwels die beste voor die objektieflens geplaas word waar ligstrale relatief parallel is.
| Kenmerk | optiese lense | optiese filters |
|---|---|---|
| Primêre funksie | Buig en fokus lig (Refraksie) | Selektiewe golflengte transmissie/blokkering |
| Sleutelmaatstawwe | Brandpuntsafstand, Brekingsindeks, Abbe-nommer | Transmissie%, optiese digtheid (OD), bandwydte |
| Meganisme | Oppervlakkromme en materiaaldigtheid | Dunfilm-interferensie of substraatabsorpsie |
| Stelsel impak | Ruimtelike resolusie en vergroting | Spektrale resolusie en seinkontras |
| Posisionele Sensitiwiteit | Bepaal fokusvlak en werkafstand | Sensitief vir invalshoek (spektrale verskuiwing) |
As u die spesifieke kategorieë filtertegnologie verstaan, kan ingenieurs die komponent pas by die presiese omgewings- en spektrale vereistes van die toepassing.
Om die korrekte filter te kies, moet die transmissieprofiel daarvan pas by die digitale sensor se kwantumdoeltreffendheid en die beligtingsbron se emissiespektrum. As 'n LED teen 850nm uitstraal, moet die filter piektransmissie by presies 850nm bied om seinopname te maksimeer. Jy moet ook rekening hou met die bandwydte van die LED, wat 20nm tot 40nm kan strek, om te verseker dat die filter se deurlaatband wyd genoeg is om die volle sein op te vang sonder om omgewingslig in te laat.
Evaluering van buite-band blokkering vereistes is ewe belangrik. 'n Filter met 'n optiese digtheid van 4 (OD4) blokkeer 99,99% van ongewenste lig, terwyl 'n OD6-filter 99,9999% blokkeer. Hoëkrag-lasertoepassings of hoogs sensitiewe wetenskaplike instrumente vereis hoër OD-graderings om te verhoed dat agtergrondlig die dowwe teikensein oorweldig. As jy 'n swak fluoresserende sein langs 'n kragtige opwekkingslaser meet, is 'n OD6-blokkeringsspesifikasie verpligtend om te verhoed dat die laser die sensor verblind.
Omgewingsduursaamheid bepaal die fisiese lewensduur van die komponent. Ingenieurs moet krapgrawe-spesifikasies assesseer om te verseker dat oppervlakonvolmaakthede nie met die optiese pad inmeng nie. Verder bepaal die termiese stabiliteit van die dunfilmbedekkings en die substraat se weerstand teen humiditeit of chemiese agteruitgang of die filter ontplooiing in strawwe industriële omgewings sal oorleef. Hardbedekte filters weerstaan vogindringing, wat andersins kan veroorsaak dat die deklaaglae swel en die transmissiespektrum verskuif.
Verskillende lensvorms los verskillende optiese probleme op. Die keuse van die regte topologie balanseer optiese werkverrigting met fisiese ruimtebeperkings en vervaardigingskompleksiteit.
Lensspesifikasie begin met die berekening van die vereiste werkafstand en die gesigsveld (FOV). Die werkafstand bepaal hoe ver die lens van die voorwerp wat geïnspekteer word moet sit, terwyl die FOV bepaal hoeveel van die voorwerp op die sensor op daardie afstand sigbaar is. Hierdie geometriese beperkings vernou die aanvaarbare brandpuntslengtes. Jy moet ook die lensformaat by die sensorgrootte pas; 'n lens wat ontwerp is vir 'n 1/2-duim-sensor sal erge vignettering veroorsaak as dit op 'n 1-duim-sensor gebruik word.
Die bepaling van die nodige f-getal of numeriese diafragma (NA) is die volgende stap. 'n Laer f-getal dui op 'n groter diafragma, wat meer lig in die stelsel toelaat, wat nodig is vir hoëspoed-beelding of lae-lig prestasie. Groter openinge verminder egter die diepte van veld, wat meer presiese meganiese fokusmeganismes vereis. As jy dele inspekteer wat op 'n hoëspoed-vervoerband beweeg, benodig jy 'n lae f-getal om voorsiening te maak vir kort blootstellingstye, wat bewegingsvervaging voorkom.
Evaluering van breëband anti-reflektiewe (AR) bedekkings is nodig om ligdeurset te maksimeer. Onbedekte glas weerkaats ongeveer 4% lig per oppervlak. In 'n multi-element lenssamestelling lei dit tot aansienlike ligverlies en interne spookbeelde. Presisie optiese AR-bedekkings verminder hierdie weerkaatsing tot breuke van 'n persent, en kontrasteer skerp met kommersiële brilbedekkings wat krapweerstand bo absolute transmissie prioritiseer. Ghosting kan vals seine op die sensor skep, wat outomatiese inspeksie-algoritmes verwoes.
In hoëspoed-vervaardigingsomgewings moet outomatiese inspeksiestelsels defekte in millisekondes identifiseer. 'n Algemene gebruiksgeval behels die paring van lae-vervorming vaste-fokuslense met 'n smal banddeurlaatfilter. Die lens verseker dat die geometrie van die geïnspekteerde deel sonder vervorming weergegee word, terwyl die filter die spesifieke golflengte van die stelsel se LED-beligting isoleer. Hierdie kombinasie skakel omringende fabriekslig uit, wat verseker dat die sagteware 'n hoë-kontrasbeeld ontvang, ongeag eksterne beligtingsveranderinge. As 'n vurkhyser verbyry met 'n flikkerende geel lig, verhoed die filter dat daardie lig met die inspeksie van 'n blouverligte komponent inmeng.
Biologiese navorsing maak staat op die opsporing van klein hoeveelhede lig wat deur fluoresserende etikette uitgestraal word. Dit vereis die gebruik van hoë-NA objektiewe lense om soveel lig as moontlik van die mikroskopiese monster te versamel. Hierdie lense word gepaard met hoogs spesifieke dichroïese filters en emissiefilters. Die dichroïese filter rig die opwekkingslig op die monster, terwyl die emissiefilter die kragtige opwekkingsbron blokkeer en slegs die swak fluoresserende sein na die kamerasensor oordra. Die blokkerende OD moet buitengewoon hoog wees om te verhoed dat die opwekkingslig die dowwe fluoressensie uitspoel.
Outonome voertuie en topografiese karteringstelsels gebruik LiDAR om afstande via laserpulse te meet. Hierdie stelsels kombineer kollimerende lense met harde-bedekte optiese filters. Die lense hou die laserstraal styf gefokus oor lang afstande, terwyl die filters verseker dat die ontvanger net die spesifieke golflengte van die terugkerende laserpuls opspoor, en sonlig en ander optiese geraas in die omgewing ignoreer. Die bedekkings moet hoogs duursaam wees om temperatuurskommelings en fisiese skuur in buite-omgewings te weerstaan. 'n Sagte laag sal vinnig afbreek as gevolg van blootstelling aan stof en vog op 'n bewegende voertuig.
'n Aanhoudende risiko in optiese ontwerp is oorfiltrering. As 'n banddeurlaatfilter te smal gespesifiseer word, word die ligsensor uitgehonger. Om te kompenseer vir die lae ligdeurset, vereis die stelsel langer blootstellingstye of hoër elektroniese aanwins. Langer blootstelling lei tot bewegingsvervaging in bewegende onderwerpe, terwyl hoër aanwins digitale geraas bekendstel, wat uiteindelik die sein-tot-geraas-verhouding verswak. Die versagtingstrategie behels die balansering van die filterbandwydte met die lensopeninggrootte, om te verseker dat genoeg teikenfotone die sensor bereik sonder om dit met agtergrondgeraas te oorweldig. Die toets van verskillende bandwydtes op 'n optiese bank is die beste manier om die optimale balans te vind.
Die spesifikasie van pasgemaakte dunfilm optiese filters of pasgemaakte asferiese lense verhoog die prototipekoste drasties en verleng leitye. Pasgemaakte kromming vereis toegewyde gereedskap, en pasgemaakte deklaaglopies vereis duur vakuumkamertyd. Om hierdie uitgawes te versag, moet ingenieurspanne van die rak komponente gebruik maak vir bewys-van-konsep-toetsing. Standaardkatalogusoptika laat spanne toe om die optiese pad en spektrale vereistes te bekragtig voordat hulle tot duur persoonlike optiese voorskrifte vir massaproduksie verbind word. Sodra die stelselparameters ingesluit is, kan jy oorgaan na pasgemaakte komponente wat geoptimaliseer is vir volumevervaardiging.
Uiterste temperature verander optiese komponente fisies. Termiese uitsetting in glaslense verander hul kromming en brekingsindeks, verskuif die brandpunt en vervaag die beeld. Net so veroorsaak temperatuurskommelings golflengteverskuiwing in interferensiefilters soos die diëlektriese lae uitsit of saamtrek. Om hierdie omgewingskwesbaarhede te versag, moet ingenieurs athermalized lens behuizings spesifiseer wat meganies kompenseer vir uitbreiding, en hard-sputterde filterbedekkings gebruik wat spektraal stabiel bly oor wye temperatuurreekse. Die verseëling van die optiese samestelling met O-ringe voorkom vogkondensasie op die interne lens en filteroppervlakke.
Optiese lense en optiese filters is nie uitruilbaar nie; hulle dien afsonderlike, komplementêre rolle in hoëprestasiestelsels. Lense dien as die argitektoniese grondslag van die beeld, bestuur meetkunde en resolusie, terwyl filters dien as die hekwagters van die data, wat spektrale kontras en geraasvermindering bestuur. Die keuse van die regte kombinasie is die enigste manier om data-integriteit in industriële en wetenskaplike toepassings te waarborg.
Begin die kortlyslogika deur die ruimtelike vereistes te definieer. Bereken die brandpuntsafstand en gesigsveld om die toepaslike lenstopologie te kies. Sodra die meetkundige pad vasgestel is, definieer die spektrale vereistes. Identifiseer die teikensein en die agtergrondgeraas om die toepaslike filtertegnologie te kies.
A: Nee. Terwyl die insit van 'n dik glasfilter die optiese padlengte effens verander (wat geringe herfokusering vereis), het optiese filters nie optiese krag nie en kan dit nie 'n sisteem se brandpuntafstand fundamenteel verander nie.
A: 'n Banddeurlaatfilter stuur 'n spesifieke, geïsoleerde reeks golflengtes uit terwyl hoër en laer frekwensies geblokkeer word. 'n Langdeurlaatfilter stuur alle golflengtes bo 'n spesifieke aansnypunt uit en blokkeer alles daaronder.
A: Standaardlense filtreer nie spesifieke golflengtes nie, alhoewel die glassubstraatmateriaal self van nature uiterste UV- of IR-lig kan absorbeer. Vir presiese ligbeheer word 'n toegewyde optiese filter of gespesialiseerde lensbedekking benodig.
A: Anders as lense, is interferensie-gebaseerde optiese filters hoogs sensitief vir die hoek waarteen lig hulle tref. 'n Verhoogde invalshoek veroorsaak dat die filter se transmissieband na korter golflengtes (blou skuif) skuif.
A: Die stapel van veelvuldige filters stel bykomende glas-tot-lug-oppervlaktes bekend, wat die risiko van oppervlakrefleksies, spookbeelde en golffrontvervorming verhoog, wat uiteindelik die beeldhelderheid verswak.
A: Plasing hang af van die stelselontwerp. Om dit voor die lens te plaas, beskerm die optika, maar vereis 'n groter, duurder filter. Om dit agter die lens te plaas maak voorsiening vir 'n kleiner filter, maar vereis noukeurige berekening van die konvergerende ligstrale om spektrale verskuiwing te vermy.
A: Verbruikersbrilbedekkings (soos UV-blokkeerders of glansvermindering) is ontwerp vir breë, subjektiewe menslike ooggerief. Industriële optiese filters beskik oor hoë-presisie, multi-laag dun-film coatings met streng, kwantifiseerbare transmissie, blokkeer toleransies (bv. presiese optiese digtheid graderings), en skerp spektrale afsnypunte ontwerp vir masjien sensors.
